Combien de câbles peut-on passer dans une gaine de 40 mm ?
Lors d’une rénovation ou d’une nouvelle construction, la question revient systématiquement, combien de câbles peut-on faire passer dans une gaine de 40 mm sans prendre de risques ? La réponse dépend de la section des câbles, du parcours emprunté et de l’environnement de pose. Mal dimensionner ses conduits, c’est se condamner à des travaux coûteux quelques années plus tard ou pire, à une installation qui chauffe.

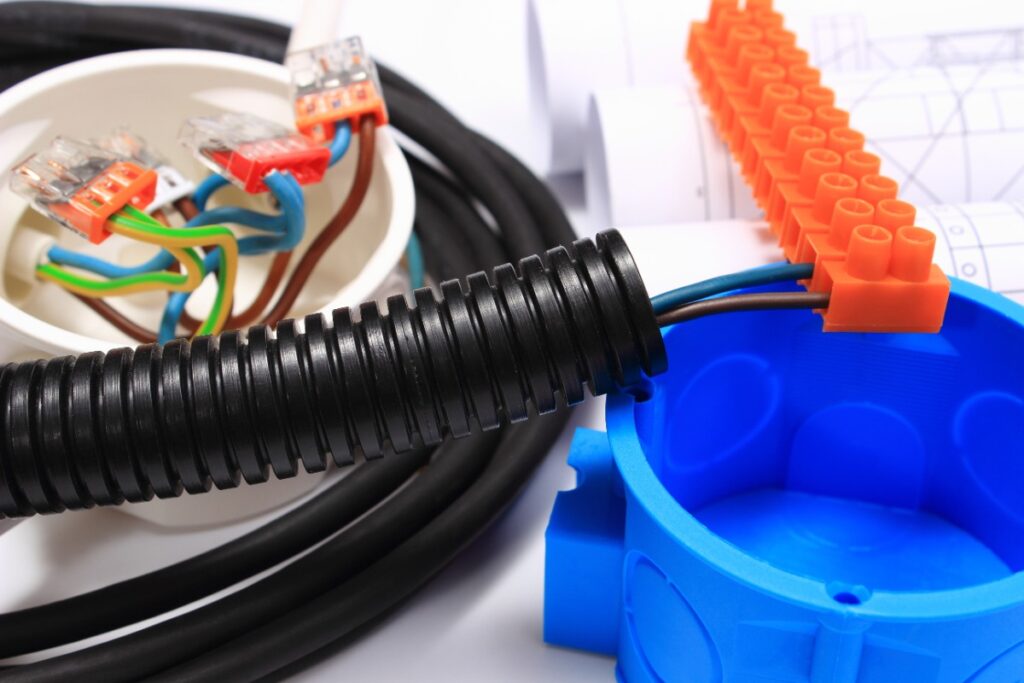

Câbles dans une gaine de 40 mm, les chiffres concrets
La question a l’air simple, mais la réponse dépend surtout de la section des câbles utilisés. Une gaine de 40 mm offre une surface intérieure d’environ 1 257 mm² et la règle universelle impose de ne jamais dépasser 60 % de remplissage.
Dans la pratique, les électriciens expérimentés visent plutôt le tiers de cette surface pour ménager de l’espace de tirage et favoriser la dissipation thermique.
Voici les capacités réelles selon les sections courantes, en respectant la limite d’un tiers :
- Câble 1,5 mm² : jusqu’à 14 câbles
- Câble 2,5 mm² : jusqu’à 10 câbles
- Câble 4 mm² : jusqu’à 7 câbles
- Câble 6 mm² : jusqu’à 4 câbles
- Câble 10 mm² : jusqu’à 2 câbles

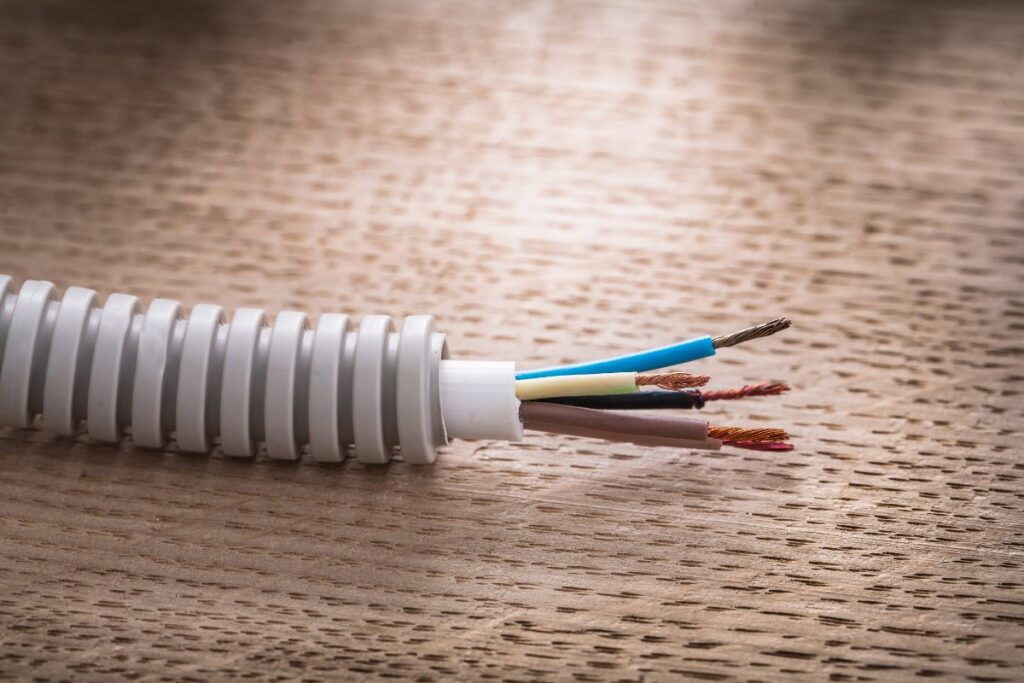

La règle du tiers, pourquoi ne pas remplir à ras bord
Remplir une gaine au maximum autorisé par les normes, c’est s’exposer à trois problèmes concrets, un tirage difficile qui endommage les isolants, une dissipation thermique insuffisante, et zéro marge pour une extension future.
La règle du tiers, rester sous les 33 % de remplissage n’est pas un luxe, c’est une décision économique sur le long terme. Un réseau électrique évolue avec le logement.
Une gaine installée avec de la réserve permet d’ajouter un circuit pour une borne de recharge, un tableau secondaire ou un équipement domotique sans tout ouvrir. Planifier cette marge dès le départ coûte rien ou presque ; l’oublier peut représenter plusieurs journées de travaux quelques années plus tard.
Les facteurs qui réduisent la capacité effective
Plusieurs paramètres viennent rogner la capacité théorique d’une gaine de 40 mm. La longueur du parcours et le nombre de coudes sont les premiers coupables, chaque courbe génère de la friction et complique le tirage.
Au-delà d’une dizaine de mètres ou de trois changements de direction, des boîtes de tirage intermédiaires deviennent nécessaires, ce qui réduit le nombre de câbles qu’il est raisonnable de tirer d’un seul coup. La température ambiante joue également un rôle majeur. Dans des combles sous toiture, la chaleur estivale peut dépasser 60°C.
Dans ce contexte, les normes imposent un déclassement thermique, on réduit le nombre de conducteurs admissibles de 20 à 30 % pour éviter tout risque de surchauffe. Une gaine installée dans un vide sanitaire frais n’obéit pas aux mêmes contraintes qu’une gaine courant sur un plancher de grenier exposé au soleil.

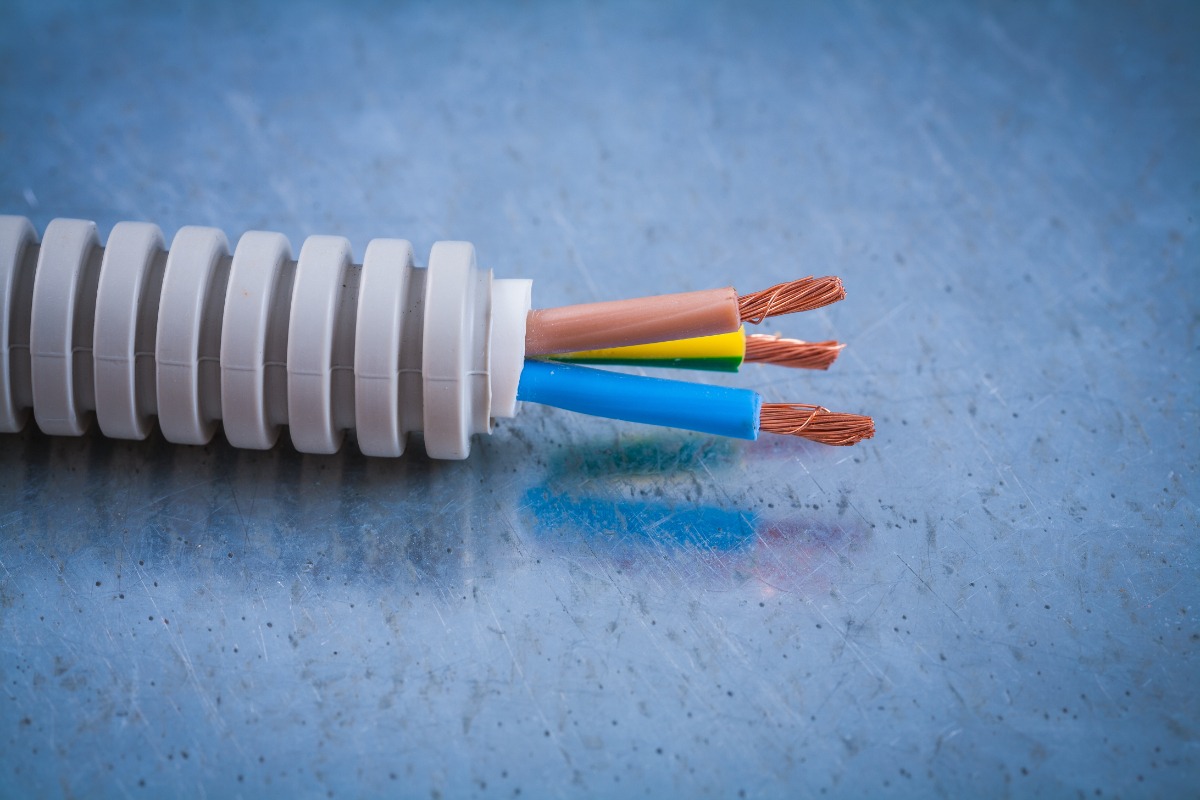

Choisir la bonne gaine selon l’usage
Le diamètre 40 mm se décline en plusieurs types, chacun adapté à un contexte précis. En intérieur, la gaine ICTA ou Isolant Crêpé Tulipe Annelé s’impose, souple, résistante à la flamme, disponible en différentes couleurs pour identifier les circuits.
À l’extérieur ou en enterré, on privilégie la gaine TPC ou Tuyau Protecteur Cinglable, bien plus résistante aux chocs et aux variations climatiques. Mélanger les deux types ou utiliser une gaine sous-dimensionnée pour économiser quelques euros est l’erreur classique des rénovations rapides.
Le coût d’une gaine adaptée reste marginal par rapport au coût global d’une installation électrique ; le coût d’une mise en conformité forcée, lui, peut rapidement chiffrer. Choisir le bon produit dès le départ, c’est aussi garantir la conformité lors d’un contrôle ou d’une vente du bien.
Ce que dit la réglementation sur la norme et la sécurité
La norme NF C 15-100 encadre toutes les installations électriques résidentielles en France, y compris le dimensionnement des conduits. Elle fixe le taux de remplissage maximal à 60 % pour les conduits à usages multiples, mais prévoit également des règles sur la séparation entre circuits de puissance et circuits de communication.
En clair, on ne mélange pas dans la même gaine un câble d’alimentation 230 V et un câble RJ45 ou un câble d’alarme. Cette contrainte est souvent négligée lors des petits chantiers de bricolage, mais elle a son importance, les interférences électromagnétiques peuvent perturber les réseaux informatiques ou les systèmes de sécurité.
Prévoir dès l’origine une gaine dédiée aux réseaux de communication, même si elle reste vide pendant un temps offre une installation propre et évolutive, conforme aux exigences actuelles et futures.
Anticiper plutôt que subir, les bons réflexes à l’installation
Les professionnels qui rénovent des maisons construites il y a vingt ou trente ans font souvent le même constat, les gaines d’origine, trop petites ou trop pleines, bloquent toute évolution. Installer une gaine de 40 mm alors qu’un 32 mm aurait suffi pour les besoins immédiats, c’est un investissement dérisoire au regard des contraintes évitées. Le surcoût se chiffre en quelques euros sur un chantier complet.
L’autre réflexe essentiel, tirer dès l’installation un fil aiguille dans les gaines qui resteront vides ou partiellement occupées. Ce fil guide permettra d’ajouter des câbles sans avoir à démonter les conduits, même des années plus tard. Ce détail, souvent omis, fait la différence entre une installation professionnelle et un chantier qui compliquera les travaux futurs.
