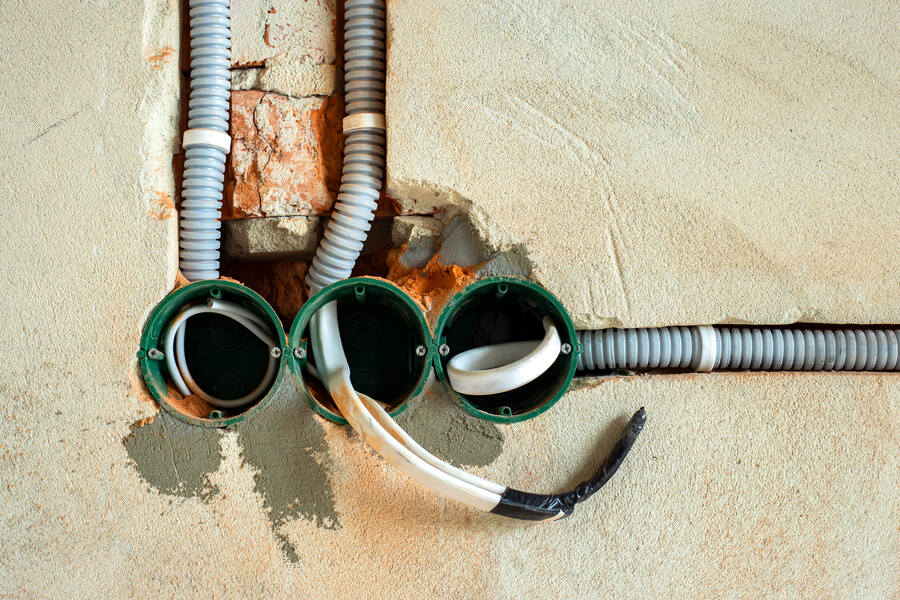

Nombre de câbles dans une gaine de 40 mm

Le nombre de câbles que vous pouvez installer dans une gaine de 40 mm dépend directement de leur section. Pour une installation sécurisée et conforme aux normes électriques, voici les capacités recommandées selon le type de câble :

• Câbles 1,5 mm² : jusqu’à 22 câbles maximum dans une gaine de 40 mm, idéal pour les circuits d’éclairage et les prises standards. La capacité peut atteindre 25 câbles dans des conditions optimales de ventilation
• Câbles 2,5 mm² : maximum 16 câbles autorisés, recommandé pour les circuits de forte puissance comme les plaques de cuisson. Cette limite descend à 12 câbles en cas d’exposition directe au soleil
• Câbles 4 mm² : limite de 12 câbles conseillée, adapté pour les circuits spécialisés comme le four ou le chauffe-eau. La capacité diminue à 8 câbles dans les zones peu ventilées
• Câbles 6 mm² : pas plus de 8 câbles recommandés, utilisé principalement pour l’alimentation générale. Dans les espaces confinés, limitez-vous à 6 câbles maximum
• Câbles 10 mm² : maximum 5 câbles autorisés, destinés aux installations triphasées et aux équipements industriels. Cette limite est réduite à 4 câbles en cas d’exposition à des températures élevées ou dans les parcours verticaux

Le calcul du nombre de câbles selon leur section

La règle fondamentale pour déterminer le nombre de câbles dans une gaine est le taux de remplissage. Les normes électriques imposent un taux maximum de 60% de la section intérieure de la gaine.

Pour une gaine de 40 mm, cela représente une surface utile d’environ 750 mm². Ce calcul prend en compte la section nominale de la gaine, soit π × (40/2)² = 1256 mm², multiplié par le coefficient de remplissage de 0,6.

La surface occupée par chaque câble doit tenir compte non seulement de sa section, mais aussi d’un espace de circulation d’air pour éviter la surchauffe. Un câble de 1,5 mm² occupe en réalité environ 34 mm² avec son isolation, tandis qu’un câble de 2,5 mm² nécessite près de 47 mm². Pour les sections plus importantes, comptez 65 mm² pour un câble de 4 mm² et 85 mm² pour du 6 mm².

Les facteurs qui influencent la capacité de la gaine

La température ambiante joue un rôle crucial dans le nombre de câbles admissibles. Une température élevée impose de réduire le nombre de conducteurs pour faciliter la dissipation thermique. Dans un grenier exposé au soleil, il est conseillé de diminuer de 20% le nombre maximal de câbles.

La température maximale supportée par une gaine ICTA standard est de 60°C, mais il est recommandé de ne pas dépasser 40°C en fonctionnement normal. La longueur du parcours impacte également la capacité.

Sur une longue distance, la résistance au tirage augmente, nécessitant parfois de réduire le nombre de câbles ou d’opter pour une gaine de diamètre supérieur. Dans les installations dépassant 15 mètres, prévoyez des points de tirage supplémentaires. La force maximale de tirage ne doit pas excéder 50 N par câble pour éviter tout risque d’endommagement.

Types de gaines adaptées aux différentes situations

Les gaines ICTA de 40 mm se déclinent en plusieurs catégories selon leur résistance mécanique. La classification IK définit leur résistance aux chocs : une gaine IK08 convient pour une installation standard, tandis qu’une gaine IK10 est nécessaire dans les zones exposées aux risques mécaniques.

Le choix de la couleur n’est pas anodin : le orange signale les circuits de puissance, le vert les installations en milieu humide. La température d’utilisation influence également le choix de la gaine.

Les modèles standards supportent des températures de -5°C à +60°C. Pour des conditions plus extrêmes, des gaines spéciales existent, offrant une plage de -25°C à +90°C. Leur coût plus élevé (environ 30% supérieur) se justifie dans les environnements industriels ou les combles mal isolés.

Conseils pratiques pour l’installation

L’installation des câbles dans une gaine de 40 mm requiert une préparation minutieuse. Avant de commencer, mesurez précisément vos besoins en calculant la longueur totale du parcours et en ajoutant 10% de marge pour les raccordements.

Cette étape préliminaire vous évitera des découpes inutiles et du gaspillage. Un plan détaillé de l’installation, incluant les points de tirage et les changements de direction, facilitera grandement le travail.

Pour le tirage des câbles, utilisez une aiguille en fibre de verre d’au moins 20 mètres. Son coût, environ 40 euros, est largement compensé par le gain de temps et la préservation des câbles.

Le lubrifiant spécial câbles électriques, vendu environ 15 euros le litre, réduit considérablement les efforts de tirage. Appliquez-le généreusement aux points d’entrée et dans les zones de courbure.

Prévoyez systématiquement une réserve de 20% dans votre calcul de capacité. Cette marge permet d’anticiper d’éventuels ajouts futurs et garantit une meilleure circulation d’air entre les câbles. Un bon dimensionnement initial évite des travaux coûteux de modification par la suite. Dans les zones difficiles d’accès, cette réserve peut même être portée à 30%.

Normes et sécurité à respecter

La sécurité d’une installation électrique repose sur le strict respect des normes en vigueur. Chaque gaine ICTA de 40 mm doit porter le marquage NF EN 61386-22, garantissant sa conformité aux standards européens de sécurité. Cette norme définit les caractéristiques minimales requises pour une utilisation sûre et durable dans les installations électriques résidentielles et professionnelles.

• Résistance mécanique minimale : la gaine doit supporter une force d’écrasement d’au moins 320N pour les installations classiques, cette valeur monte à 750N pour les zones à fort risque d’impact. Un test de compression est réalisé tous les 30 cm pour garantir l’homogénéité de la résistance
• Espacement des supports : fixez la gaine tous les 80 cm en parcours horizontal et 150 cm en vertical, en utilisant des colliers spécifiques de 40 mm. Dans les zones exposées aux vibrations, réduisez cet espacement de 20% pour plus de sécurité
• Rayon de courbure : respectez impérativement un rayon minimal de 160 mm (4 fois le diamètre) pour préserver l’intégrité des câbles. Cette distance passe à 200 mm pour les installations en extérieur soumises aux variations de température
• Protection contre l’humidité : utilisez des manchons étanches IPX5 minimum aux jonctions, particulièrement dans les zones humides ou en installation enterrée. Les raccords doivent être serrés au couple recommandé de 2,5 Nm
• Identification des circuits : marquez chaque gaine avec des repères indélébiles tous les 5 mètres, indiquant le type de circuit et la date d’installation. Cette traçabilité facilite la maintenance et garantit la sécurité lors des interventions ultérieures

Ces normes de sécurité s’accompagnent d’obligations de contrôle régulier. Un test d’isolement doit être réalisé lors de l’installation initiale et après chaque modification significative du circuit. La résistance d’isolement minimale acceptable est de 500 000 ohms pour une installation domestique sous 230V.

Entretien et maintenance

Une gaine de 40 mm correctement installée ne nécessite qu’un entretien minimal. Programmez une inspection visuelle annuelle des points de tirage pour détecter d’éventuels signes d’usure ou de surchauffe.

Les signes d’alerte incluent : jaunissement de la gaine, déformation, craquelures ou odeur de brûlé. La thermographie infrarouge, bien que coûteuse (comptez 200€ pour un contrôle), permet de détecter précocement les points chauds.

Documentez précisément toute modification de l’installation. Notez la date, la nature des changements et le nombre de câbles ajoutés ou retirés. Ces informations seront précieuses pour les interventions futures. Conservez un plan à jour de l’installation, incluant les sections de câbles utilisées et le taux d’occupation de chaque gaine.

Aspects économiques

Le choix d’une gaine de 40 mm représente un investissement initial plus important qu’une gaine de plus petit diamètre. Comptez environ 2,50€ le mètre pour une gaine ICTA de qualité, contre 1,80€ pour une gaine de 32 mm. Cependant, la capacité d’évolution et la meilleure dissipation thermique justifient amplement ce surcoût.

La durée de vie d’une installation bien dimensionnée atteint facilement 30 ans. Les économies réalisées sur la maintenance et les modifications ultérieures compensent largement l’investissement initial. Pour une maison de 100m², le surcoût total d’installation en gaine de 40 mm par rapport à du 32 mm s’élève à environ 150€, soit moins de 1% du budget total d’une installation électrique complète.
