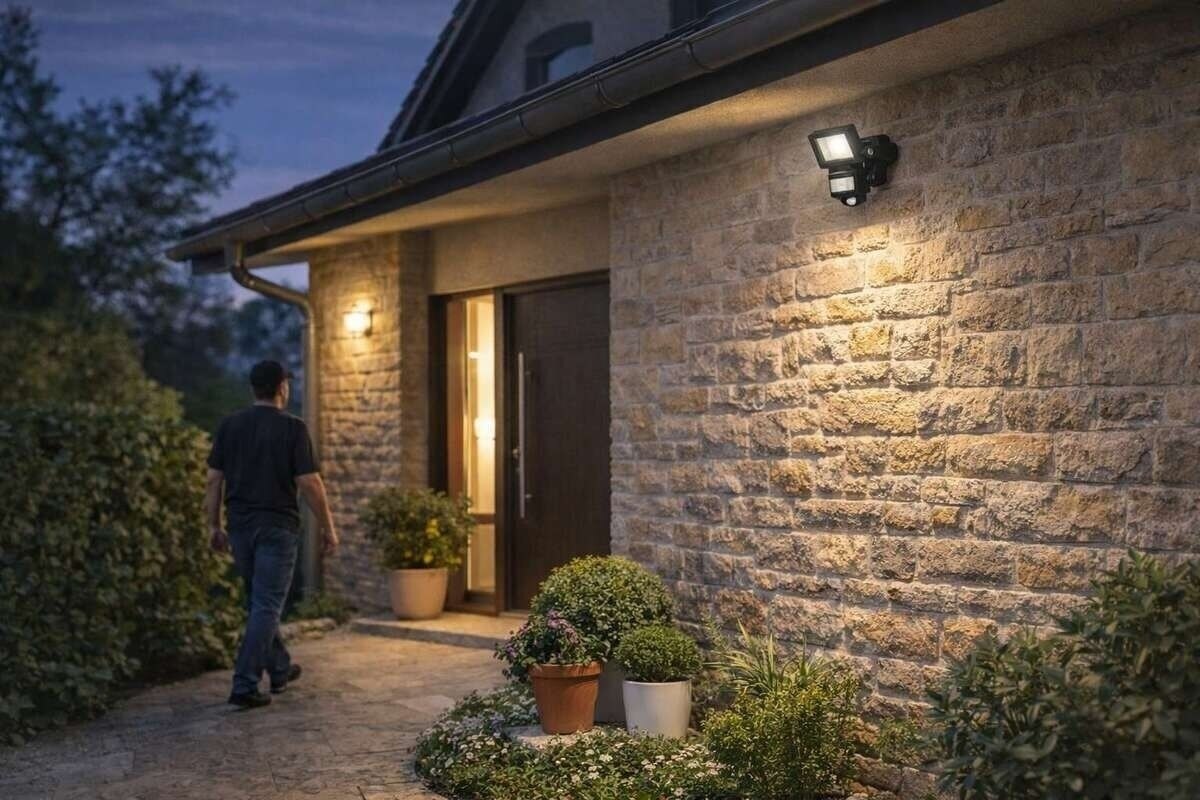

Comment installer un éclairage extérieur avec détecteur de mouvement ?

Installer un éclairage extérieur avec détecteur de mouvement est l’une des améliorations les plus utiles pour une maison : la lumière s’allume automatiquement à l’approche, renforce le sentiment de sécurité, et évite de laisser un éclairage allumé inutilement. Pour obtenir un résultat fiable (sans allumages intempestifs), il faut surtout maîtriser trois points : le choix du matériel, le bon emplacement, et les réglages (sensibilité, luminosité, temporisation).

1) Avant de commencer : sécurité et principes essentiels

Couper le courant et vérifier l’absence de tension

Vous travaillez sur du 230 V. Coupez l’alimentation au tableau électrique (disjoncteur du circuit concerné, idéalement aussi le différentiel associé), puis vérifiez l’absence de tension au point de raccordement avec un vérificateur d’absence de tension (VAT) ou un multimètre approprié. Ne vous fiez jamais uniquement à la position d’un disjoncteur.

Différentiel 30 mA et protections

Une protection différentielle 30 mA est indispensable pour la protection des personnes. Si votre circuit extérieur est ancien, ou si vous n’êtes pas certain de la présence d’un 30 mA adapté, faites vérifier l’installation.

Indice IP et matériel compatible extérieur

L’extérieur impose un matériel conçu pour l’humidité et la poussière. Le marquage IP indique le niveau de protection : plus la zone est exposée (pluie directe, jets d’arrosage, projections), plus vous devez viser haut (souvent IP44 minimum, IP65 recommandé dans les zones très exposées). Vérifiez aussi la qualité des entrées de câble (presse-étoupes) et des joints.

Règle simple : un raccordement électrique en extérieur doit être mécaniquement stable et étanche (boîte de dérivation IP, presse-étoupes serrés, connexions protégées). Les “dominos” à l’air libre, c’est non.

2) Comprendre le fonctionnement d’un détecteur de mouvement

Un détecteur de mouvement (souvent de type PIR : infrarouge passif) agit comme un interrupteur automatique. Il alimente le luminaire uniquement lorsqu’un mouvement est détecté et, selon le réglage, uniquement lorsque la luminosité ambiante est inférieure à un seuil.

Les trois réglages que l’on retrouve presque toujours

• TIME (temporisation) : durée d’allumage après détection (ex. 10 s à 15 min).
• LUX (seuil de luminosité) : le détecteur n’allume la lampe que lorsqu’il fait “assez sombre”.
• SENS (sensibilité/portée) : distance et réactivité de détection.

Deux configurations courantes

1. Luminaire avec détecteur intégré : installation simple, moins de pièces, esthétique compacte.
2. Détecteur séparé + luminaire : plus flexible (meilleur positionnement du capteur, choix indépendant de la lampe).

3) Choisir le bon matériel (sans se tromper)

LED : raisonner en lumens, pas seulement en watts

À puissance égale, deux LED peuvent produire des flux lumineux très différents. Le bon repère est le flux lumineux (lumens). L’efficacité lumineuse (lm/W) indique combien de lumière est produite pour chaque watt consommé.

Repères rapides (usage extérieur)

• Porte/entrée : ~800 à 1500 lm (éclairage de passage confortable).
• Terrasse : ~1000 à 2000 lm selon la surface et l’ambiance souhaitée.
• Allée/garage : projecteur ~1500 à 4000 lm (voire plus si zone large).
• Chemin/jardin : balises/bornes souvent plus décoratives (flux plus faible, multiplié par plusieurs points).

Indice IP et résistance aux chocs

Visez un indice IP adapté à l’exposition. Pour les zones accessibles ou proches d’un passage (risque de choc), un indice de résistance mécanique (souvent noté IK) est un plus.

Température de couleur : confort et perception

• 2700–3000 K (blanc chaud) : ambiance chaleureuse, agréable sur terrasse et façade.
• 3500–4000 K (blanc neutre) : rendu plus “fonctionnel”, utile pour allées et zones de travail.
• 5000 K et + (blanc froid) : très “sécuritaire”, parfois éblouissant et moins flatteur.

4) Où placer le détecteur pour une détection fiable

La plupart des problèmes (allumage trop tard, déclenchements intempestifs) viennent d’un mauvais emplacement ou d’une mauvaise orientation. Un détecteur PIR réagit mieux aux mouvements latéraux qu’à une approche directe “face au capteur”.

Les 6 règles d’or de placement

• Hauteur : souvent 2 à 2,5 m (bon compromis entre portée, angle et anti-sabotage).
• Visez un passage en travers : orienter le capteur pour “couper” la trajectoire.
• Évitez les sources de faux déclenchement : végétation qui bouge, rideaux, animaux, sorties d’air chaud.
• Attention aux phares : route ou parking dans l’axe = déclenchements possibles.
• Protégez du ruissellement : même IP élevé, évitez l’eau qui stagne/ruisselle sur l’appareil.
• Testez avant de percer définitivement : position provisoire, essais au crépuscule et la nuit.

5) Outils et fournitures : check-list complète

Outils

• Tournevis isolés, pince à dénuder, pince coupante
• Perceuse + forets adaptés + chevilles (brique, béton, etc.)
• Niveau (ou application), crayon
• VAT (idéal) ou multimètre adapté
• Cutter, mètre

Fournitures

• Luminaire extérieur (LED) IP adapté (applique, projecteur, borne)
• Détecteur (intégré ou séparé)
• Boîte de dérivation étanche (souvent IP65) si raccordement en extérieur
• Connecteurs adaptés (type Wago) dans une boîte étanche
• Presse-étoupes/passe-câbles (si non inclus)
• Gaine/câble extérieur adapté selon la pose
• Silicone neutre (si besoin pour joint périphérique, selon support)

6) Schémas de câblage (explications claires)

Selon le modèle, le détecteur peut avoir 2, 3 ou 4 bornes. Le plus courant en résidentiel est le détecteur 3 fils : L (phase), N (neutre), L’ (phase commandée vers la lampe).

Cas A : détecteur séparé 3 fils (L / N / L’)

• Phase (L) arrive au détecteur.
• Neutre (N) arrive au détecteur (pour son alimentation) et va aussi au luminaire.
• Sortie (L’) repart du détecteur vers la phase du luminaire.
• Terre va au luminaire (si luminaire classe I).

Alimentation 230 V
  Phase (L)  ───────► [ Détecteur ] ───────► (L') ───────► Phase lampe
  Neutre (N) ───────► [ Détecteur ] ────────────────┐
                                                     └────► Neutre lampe
  Terre (⏚)  ─────────────────────────────────────────────► Terre lampe


Cas B : luminaire avec détecteur intégré

Le raccordement est souvent direct : L (phase), N (neutre), ⏚ (terre). Le module de détection est déjà câblé en interne.

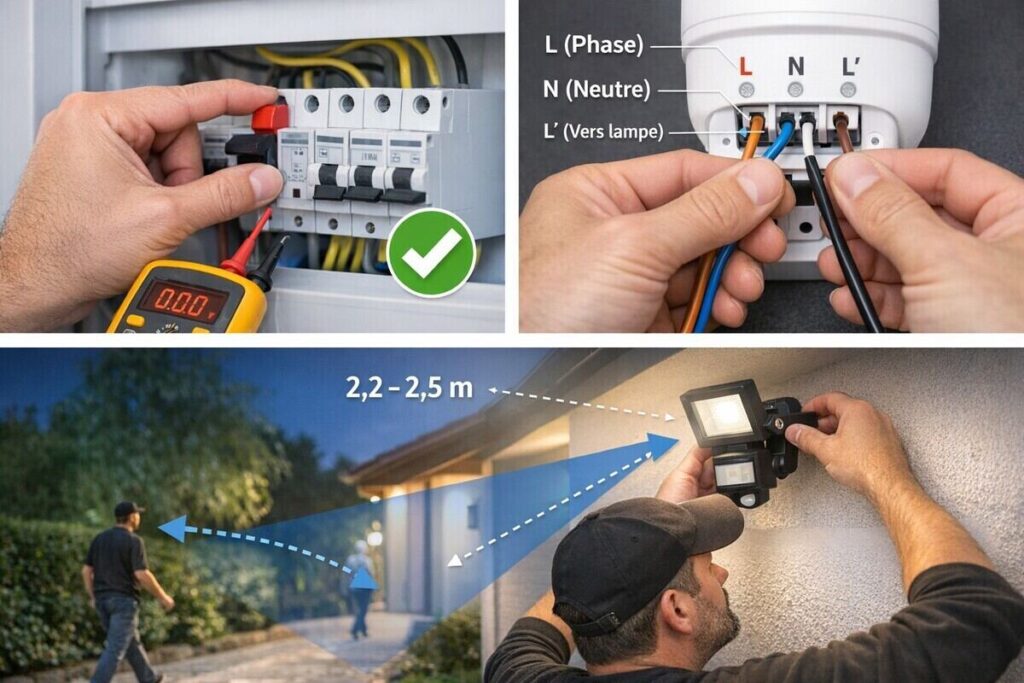

7) Installation étape par étape (méthode propre)

Étape 1 : couper, sécuriser, contrôler

1. Coupez le courant au tableau.
2. Vérifiez l’absence de tension au point de travail.
3. Préparez un espace sec et stable (si possible, évitez de travailler sous la pluie).

Étape 2 : préparer l’emplacement

1. Présentez le support du luminaire/détecteur et marquez les points de perçage.
2. Vérifiez le passage de câble (entrée arrière, latérale, par gaine).
3. Anticipez l’orientation du détecteur (zone à couvrir, angle de passage).

Étape 3 : fixation mécanique

1. Percez et posez les chevilles adaptées au support.
2. Fixez le support fermement (pas de jeu).
3. Si la base n’épouse pas parfaitement le mur, utilisez un joint/mousse prévu par le fabricant ou un peu de silicone neutre (avec parcimonie).

Étape 4 : raccordements électriques

1. Dénudez proprement (sans blesser les conducteurs).
2. Raccordez selon le schéma : L, N, L’ (si détecteur séparé) + terre au luminaire.
3. Rangez les connexions dans le volume prévu ou dans une boîte IP étanche.
4. Serrez les presse-étoupes et assurez l’étanchéité des entrées de câble.

Étape 5 : remise sous tension et test

1. Remontez le luminaire (capot/joint).
2. Remettez le courant.
3. Testez le déclenchement (jour puis nuit si possible) et vérifiez l’extinction.

8) Réglages recommandés (et comment éviter les faux déclenchements)

Réglage de départ (simple et efficace)

• LUX : position “nuit” (ou seuil bas) pour éviter l’allumage en plein jour.
• TIME : 30 s à 1 min pour une entrée ; 1 à 3 min pour garage/allée.
• SENS : niveau moyen, puis ajuster selon les essais.

Réduire les déclenchements intempestifs

• Baisser SENS si la lampe s’allume au moindre mouvement lointain.
• Orienter le détecteur vers le bas pour réduire la zone “hors cible”.
• Éloigner la zone de détection des végétaux mobiles (branches, haies).
• Éviter que le luminaire n’éclaire directement le capteur (selon conception, reflets et échauffement peuvent perturber).
• Ajuster LUX pour que l’éclairage ne s’enclenche qu’à la pénombre souhaitée.

Astuce : faites un test “réel” au crépuscule, puis la nuit. Les capteurs PIR peuvent se comporter légèrement différemment selon la température ambiante et l’environnement (murs chauffés, vents, animaux).

9) Tableau : configuration idéale selon la zone

Zone	Type conseillé	Flux indicatif	IP recommandé	Réglages de départ	Erreur fréquente
Porte d’entrée	Applique LED	800–1500 lm	IP44 à IP65	TIME 45 s, LUX nuit, SENS moyen	Capteur trop haut : détection tardive
Garage / allée	Projecteur LED	1500–4000 lm	IP65	TIME 1–2 min, LUX nuit, SENS moyen	Détecteur face à la route : allumages
Terrasse	Applique + ambiance	1000–2000 lm	IP44 à IP65	TIME 1 min, LUX nuit, SENS moyen	Éblouissement (mauvaise orientation)
Chemin / jardin	Bornes / balises	Faible à moyen (multipoints)	IP44+ (IP65 si exposé)	TIME 30–60 s, LUX nuit	Proche arrosage sans IP suffisant

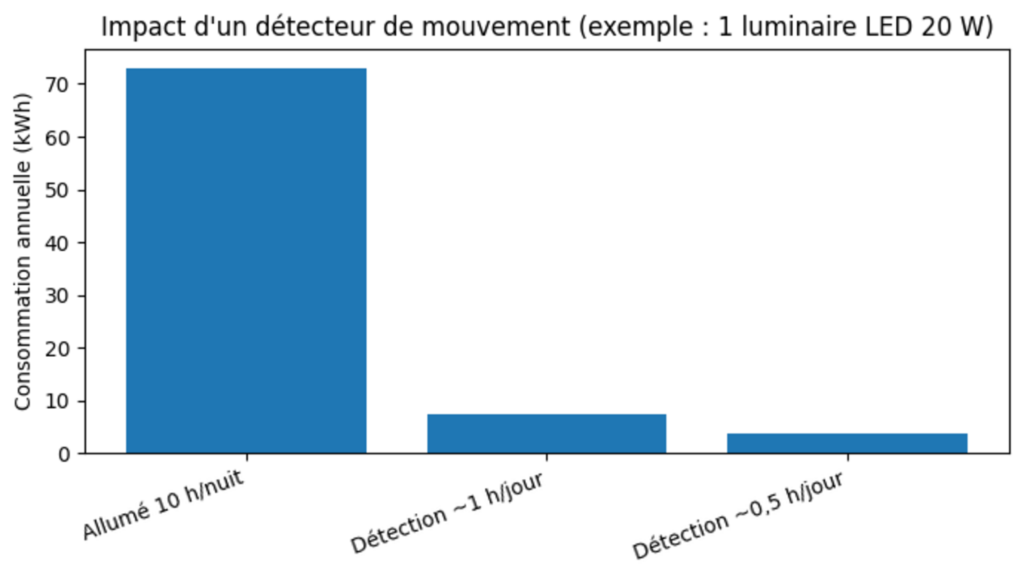

10) Graphique : impact d’un détecteur sur la consommation (exemple)

Le détecteur réduit surtout le temps d’allumage. Exemple simple : un luminaire LED de 20 W. Comparaison de consommation annuelle (kWh/an) selon la durée d’allumage quotidienne.0 20 40 60 80 Consommation annuelle (kWh/an) ≈ 73 10 h/nuit ≈ 7,3 ~ 1 h/j ≈ 3,65 ~ 0,5 h/jExemple indicatif : 1 luminaire LED de 20 W. La consommation dépend du nombre de luminaires et de la fréquence de passage.

11) Quelques chiffres utiles sur l’éclairage (pour se situer)

• En résidentiel, l’éclairage représente une part non négligeable de la consommation électrique annuelle d’un ménage, mais reste en général moins important que le chauffage. Il fait néanmoins partie des postes les plus simples à optimiser grâce aux LED et aux automatismes.
• En extérieur, la différence se fait surtout sur le temps d’allumage : un détecteur réduit l’éclairage “inutile” tout en conservant l’usage (passages, arrivées, sécurité perçue).

12) Dépannage : problèmes fréquents et solutions

Problème : la lampe ne s’allume jamais

• LUX réglé trop haut (mode “jour”). Mettre sur “nuit” et retester.
• Erreur de câblage (phase commandée L’ non reliée à la phase du luminaire).
• Détecteur mal orienté (zone de passage hors champ).
• Alimentation absente au point de raccordement (vérifier au VAT/multimètre).

Problème : la lampe s’allume en permanence

• SENS trop élevé.
• Zone de détection trop large (route, trottoir, arbres, animaux).
• TIME trop long (réduire temporairement pour tester).
• Capteur “voit” le luminaire (reflets) ou une source perturbatrice (chaleur, mouvement répétitif).

Problème : clignotements ou fonctionnement instable

• Connexion mal serrée ou oxydée dans une boîte non étanche.
• Infiltration d’eau par un presse-étoupe mal serré.
• Matériel de faible qualité (driver LED instable). Remplacer par un produit fiable peut résoudre immédiatement.

13) Conseils “niveau supérieur” pour une installation durable

Combiner éclairage automatique et éclairage d’ambiance

Une approche très confortable consiste à séparer les usages : un projecteur ou une applique plus puissante sur détecteur pour les passages, et un éclairage doux permanent (balises, lumière indirecte) pendant une courte plage horaire (minuterie/horloge) si vous souhaitez une présence lumineuse sans effet “plein phare”.

Mieux vaut deux points moyens qu’un seul trop puissant

Un seul projecteur très puissant peut créer de l’éblouissement, des ombres dures et des zones mal éclairées. Deux points lumineux mieux répartis améliorent la perception et la sécurité de déplacement.

Prévoir une boîte de dérivation accessible

Si vous rénovez ou si vous créez un nouveau point lumineux, prévoyez une boîte de dérivation étanche et accessible (dans un endroit discret). Cela facilite la maintenance, l’ajout d’un second luminaire, ou le remplacement du détecteur sans devoir rouvrir la façade.

14) Récapitulatif (check-list finale)

• Matériel extérieur : IP adapté, connexions protégées, presse-étoupes serrés.
• Sécurité : courant coupé, absence de tension vérifiée.
• Placement : détection latérale, zone ciblée, évite route/végétation.
• Câblage clair : L / N / L’ (si détecteur séparé) + terre vers luminaire.
• Réglages : LUX “nuit”, TIME raisonnable, SENS ajusté au réel.
• Tests : au crépuscule et la nuit, puis micro-ajustements.

Un éclairage extérieur avec détecteur de mouvement bien choisi, bien placé et bien réglé transforme l’usage quotidien : pas d’interrupteur à chercher, une lumière disponible au bon moment, et moins de gaspillage. La réussite dépend surtout de la rigueur sur l’étanchéité des raccordements et de l’optimisation du placement/réglage pour éviter les déclenchements inutiles.
